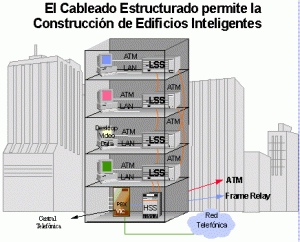

Elementos de un cableado estructurado

Elementos principales de un cableado estructurado.

Cableado horizontal. Se emplea el término horizontal pues esta parte del sistema de cableado corre de manera horizontal entre los pisos y techos de un edificio.
La norma EIA/TIA 568­A define el cableado horizontal de la siguiente forma: El sistema de cableado horizontal es la porción del sistema de cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones.
Los elementos de un cableado estructurado son los siguientes:

Cableado Horizontal.

El cableado horizontal consiste de cuatro elementos básicos: rutas y espacios verticales (también llamado «sistemas de pasada de datos horizontal»). Las rutas y espacios horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Estas rutas y espacios son los «contenedores» del cableado horizontal.

Cableado vertical o backbone.

El sistema de cableado vertical proporciona interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backboneincluye medios de transmisión (cables), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas.

Cuarto de entrada de servicios.

En cables, accesorios de conexión, dispositivos de protección, y demás equipos es necesario para conectar el edificio a servicios externos. Puede contener el punto de demarcación. Ofrecen protección eléctrica establecida por códigos eléctricos aplicables. Deben ser diseñadas de acuerdo a la norma EIA/TIA-569-A.

Sistema de puesta a tierra.

El sistema de puesta a tierra y puenteo establecido en estándar ANSI/TIA/EIA-607 es un componente importante de cualquier sistema de cableado estructurado moderno. El gabinete deberá disponer de una toma de tierra, conectada a la tierra general de la instalación eléctrica, para efectuar las conexiones de todo equipamiento. El conducto de tierra no siempre se halla indicado en planos y puede ser único para ramales o circuitos que pasen por las mismas cajas de pase, conductos ó bandejas. Los cables de tierra de seguridad serán puestos a tierra en el subsuelo.

Atenuación.

Las señales de transmisión a través de largas distancias están sujetas a distorsión que es una pérdida de fuerza o amplitud de la señal. La atenuación es la razón principal de que el largo de las redes tenga varias restricciones. Si la señal se hace muy débil, el equipo receptor no interceptará bien o no reconocerá esta información.

Capacidad.

La capacidad puede distorsionar la señal en el cable: mientras más largo sea el cable, y más delgado el espesor del aislante, mayor es la capacidad, lo que resulta en distorsión. La capacidad es la unidad de medida de la energía almacenada en un cable.
Velocidad según la categoría de la red.

  • Categoría 1: se utiliza para comunicaciones telefónicas y no es adecuado para la transmisión de datos ya que sus velocidades no alcanzan los 512 kbit/s.
  • Categoría 2: puede transmitir datos a velocidades de hasta 4 Mbit/s.
  • Categoría 3: se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbit/s.
  • Categoría 4: se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta 16 Mbit/s.
  • Categoría 5: puede transmitir datos a velocidades de hasta 100 Mbit/s.
  • Categoría 6: Redes de alta velocidad hasta 1 Gbit/s.
  • Categoría 6A: Redes de alta velocidad hasta 10 Gbit/s.
  • Categoría 7: Redes de alta velocidad de hasta 10 Gbit/s y frecuencias hasta 600 MHz
  • Categoría 7A: Redes de alta velocidad de hasta 10 Gbit/s y frecuencias hasta 1000 MHz

Impedancia y distorsión por retardado. Las líneas de transmisión tendrán en alguna porción ruido de fondo, generado por fuentes externas, el transmisor o las líneas adyacentes. Este ruido se combina con la señal transmitida. La distorsión resultante puede ser menor, pero la atenuación puede provocar que la señal digital descienda al nivel de la señal de ruido.
