Tipos de cimientos

Los tipos de sistemas de cimentación más comunes se clasifican en: Cimientos profundos y Cimientos superficiales. Los sistemas superficiales se encuentran a poca distancia bajo la base del edificio, como las losas continuas y las zapatas.

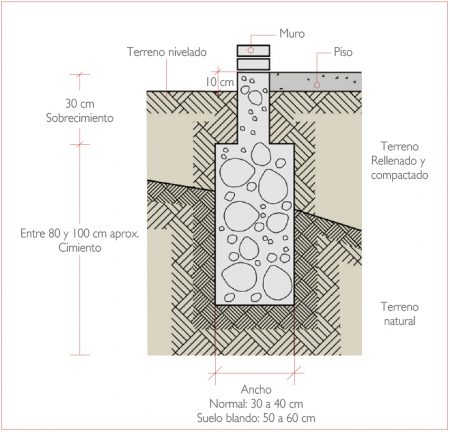

Tipos de cimientos


Cimientos profundos

Los cimientos profundos se extienden a varios metros bajo el edificio, como los pilotes y los pozos de cimentación. La elección de los cimientos para un edificio determinado dependerá de la fortaleza de la roca y el suelo, la magnitud de las cargas estructurales y la profundidad del nivel de las aguas subterráneas.

Los cimientos más económicos son las zapatas de hormigón armado, empleados para edificios en zonas cuya superficie no presenta dificultades especiales.

Estos cimientos consisten en planchas de hormigón situadas bajo cada pilar de la estructura y una plancha continua (zapata continua) bajo los muros de carga.

Cimientos de losa continua

Los cimientos de losa continua se suelen emplear en casos en los que las cargas del edificio son tan grandes y el suelo tan poco resistente que las zapatas por sí solas cubrirían más de la mitad de la zona de construcción.

Consisten en una losa de hormigón armado, que soporta el peso procedente de los soportes. La carga que descansa sobre cada zona de la losa no es excesiva y se distribuye por toda la superficie.

En las cimentaciones bajo edificios de gran envergadura, las cargas se pueden repartir por medio de nervaduras o muros cruzados, que rigidizan la losa.

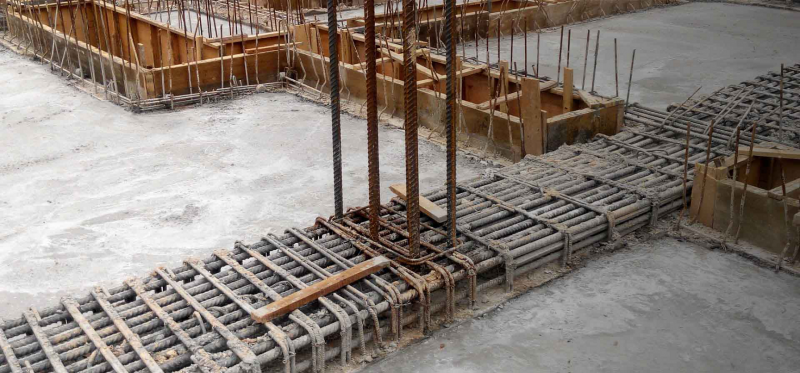

Cimientos de losa continua

Los pilotes se emplean sobre todo en zonas en las que las condiciones del suelo próximo a la superficie no son buenas. Están fabricados con madera, hormigón o acero y se colocan agrupados en pilares.

Los pilotes se introducen a determinada profundidad dentro de la roca o suelo y cada pilar se cubre con una capa de hormigón armado.

Un pilote puede soportar su carga tanto en su base como en cualquier parte de su estructura por el rozamiento superficial.

La cantidad de pilotes que debe incluirse en cada pilar dependerá de la carga de la estructura y la capacidad de soporte de cada pilote de la columna.

Los pilotes de madera o vigas son troncos de árboles, con lo que su longitud resulta limitada. En cambio, un pilote de hormigón puede tener una altura aceptable y se puede introducir por debajo del nivel freático.

En edificios muy pesados o muy altos se emplean pilotes de acero, llamados por su forma pilotes en H, que se introducen en la roca, a menudo hasta 30 m de profundidad. Con estos pilotes se alcanza más fácilmente una mayor profundidad que con los pilotes de hormigón o madera.

Aunque los pilotes de acero son mucho más caros, su coste está justificado en los grandes edificios, que suelen representar una importante inversión financiera.

Cimientos de zapatas rígidas

Los cimientos de zapatas rígidas se emplean cuando hay un suelo adecuado para soportar grandes cargas, bajo capas superficiales de materiales débiles como turba o tierra de relleno.

Un cimiento de zapatas rígidas consiste en unos pilares de hormigón construidos en forma de cilindros que se excavan en los lugares sobre los que se asentarán las vigas de la estructura.

Estos cimientos soportan las cargas del edificio en su extremo inferior, que suele tener forma de campana.

Nivel freático.

La construcción de los cimientos puede complicarse debido a la existencia de agua subterránea por encima del nivel previsto para los cimientos.

En estos casos, los laterales de la excavación pueden no estar seguros y derrumbarse. La operación de bajar el nivel del agua por bombeo requiere la instalación previa de planchas entrelazadas en los lados de la excavación para evitar derrumbamientos.

Cuando la cantidad de agua en una excavación es excesiva, los métodos de bombeo ordinarios, que extraen a la superficie tierra suelta mezclada con agua, pueden minar los cimientos de edificios vecinos.

Para evitar los daños que puede causar el drenaje al remover el suelo, se emplean sistemas de puntos de drenaje y desagüe.

Los puntos de drenaje consisten en pequeñas picas o tuberías con un filtro en uno de sus extremos, y se introducen en el suelo de modo que el filtro, que impide que la tierra entre junto con el agua, quede bajo el nivel del agua.
